- 絕緣電阻測試儀
絕緣電阻測試儀
設備簡介

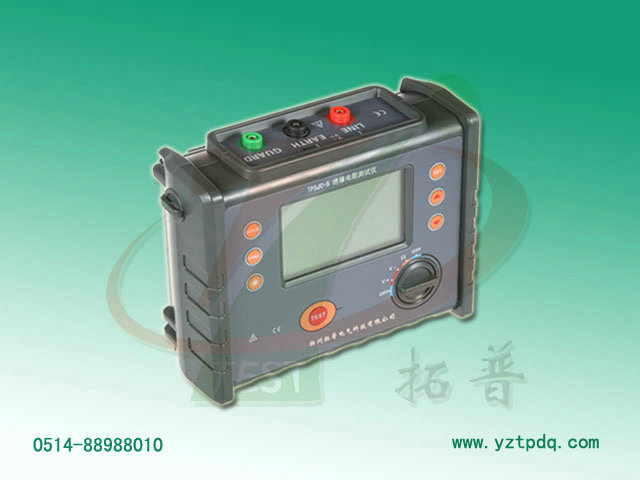

TPSJC-5 絕緣電阻測試儀別稱高壓絕緣電阻測試儀、數字絕緣電阻表、兆歐表，主要用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
TPSJC-5絕緣電阻測試儀具有防震、防塵、防潮結構，適應惡劣工作環境，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
TPSJC-5絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。 額定絕緣測試電壓范圍250～5000V,絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V，交流電壓測量范圍0～750V。
技術指標
1、功 能：絕緣電阻測試、電壓測試
2、基準條件：23℃±5℃、75%rh以下
3、額定電壓（V）：250；500；1000；2500；5000、精度±3%rdg±5dgt
4、測量電壓（V）：額定電壓×（1±10%）
5、絕緣電阻量程（GΩ）：0.01MΩ～200GΩ、精度±3%rdg±5dgt
6、絕緣電阻分辨率：0.01MΩ
7、直流電壓量程：0～1000V
8、直流電壓分辨率：0.1V
9、交流電壓量程：0～750V
10、交流電壓分辨率：0.1V
11、輸出短路電流：≥1mA（5000V）
12、吸收比和極化指數測量：有
13、電源：1.5V（LR14）堿性電池6節
14、背光：可控灰白屏背光，適合昏暗場所使用
15、顯示模式：4位超大LCD顯示，灰白屏背光
16、LCD顯示尺寸：108mm×65mm
17、儀表尺寸：240mm (長)×188mm (寬)×85mm (高)
18、測試線：高壓棒紅色1米，高壓測試線黑色1米，綠線1米
19、數據存儲：500組，閃爍顯示“FULL”符號表示存儲已滿
20、數據查閱：數據查閱功能：“READ”符號顯示
21、溢出顯示：超量程溢出功能：“OL”符號顯示
22、報警功能：測量值超過報警設定值時發出報警提示
23、功耗：待機：40mA Max(背光關閉)
開機開背光：43mA Max
測量：80mA Max(背光關閉)
24、質量：1230g(含電池)
25、電池電壓：電池電壓不足，顯示低電符號“ ”
26、自動關機：儀表無操作15分鐘關機
27、絕緣電阻：≥50MΩ (1000V)
28、耐壓：AC3kV/50Hz 1min
29、工作溫度和濕度：-10℃～+50℃＜85%RH
30、貯存溫度和濕度：-15℃～+55℃＜90%RH
31、適合安規：IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
友情提醒：購置防雷裝置檢測專業設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢熱線：0514-88988010
