- SF6密度繼電器校驗儀

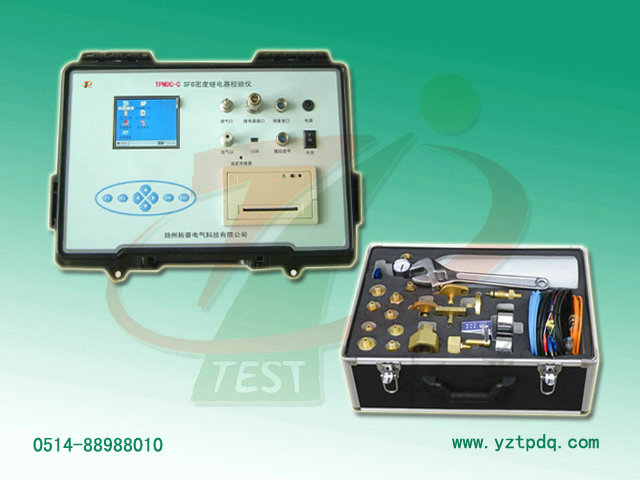

SF6密度繼電器測試儀
型 號：TPMDC-C
TPMDC-C SF6密度繼電器測試儀運用了我們長期深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備，采用嵌入式微機技術及全封閉SF6氣體循環系統，選用進口的高性能壓力，溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。
詳細介紹
產品簡介
TPMDC-C SF6密度繼電器測試儀運用了我們長期深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備，采用嵌入式微機技術及全封閉SF6氣體循環系統，選用進口的高性能壓力，溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。
密閉容器中的氣體壓力隨溫度的變化而變化，為了便于統計和比較，通常把20℃時SF6的相對壓力值作為標度值。在現場檢驗時，一定環境下測量到的SF6壓力均要換算到其對20℃時的等效壓力值，完成了壓力，溫度的動態自動補償，從而判斷密度繼電器的性能。
功能特點
1、支持密度繼電器的報警、閉鎖發生與解除性能校驗。
2、支持雙閉鎖型繼電器的校驗。
3、支持?jǐn)?shù)字式密度繼電器的校驗。
4、支持現場壓力表的校驗功能。
5、雙套溫度測量系統，內置高精度傳感器測量，外置紅外溫度測量。
6、可直接采用設備本體或氣瓶中的SF6氣體，也可采用其它高純氣體，如N2。
7、支持測量氣體的回收重復利用或排放。
8、任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
9、20℃時的標準壓力到任意溫度下的壓力換算。
10、配有微型打印機，隨時打印測試結果。
11、連接氣管兩端配有進口微型快速逆止閥，操作簡便又防止管路進入水份和空氣。
12、配有全套過濾接頭，并提供圖文并茂的操作手冊給予指引。
13、儀器裝有智能電壓保護器系統，采樣點誤接220V電壓也不會損壞校驗儀。
14、TPMDC-C SF6密度繼電器測試儀帶有RS232或USB接口，支持?jǐn)?shù)據分析軟件。
15、支持海量存儲，可查詢歷史記錄。
16、支持模擬信號檢測：0～5V電壓，4～20mA電流，+24VDC輸出。
17、體積更小，重量更輕，便于攜帶。
18、支持用戶校準功能，便于定期校驗以及精度調整。
19、儀器自診斷功能，當出現接線錯誤時，可以進行提示。
技術參數
1、精 度： 0.5級（精度可以根據用戶要求定制）
2、測量壓力： 0～1.0MPa
3、壓力分辨率：0.0001MPa
4、測量溫度： -30℃～＋100℃
5、溫度分辨率：0.1℃
6、模擬信號： 電壓0～5V，電流4～20mA，精度0.2級
7、模擬輸出： +24VDC，電流50mA
8、顯示方式： 超大中文圖文菜單液晶顯示
9、打印方式： 微型針式打印
10、存儲容量： 50～100條
11、通信接口： USB或RS232，支持?jǐn)?shù)據分析軟件
12、工作電源： 交直流兩用，內置充電電池，可連續工作數小時，AC220V±10%，50Hz
13、體積重量： 375×355×155(mm)，約2.5kg
TPMDC-C SF6密度繼電器測試儀運用了我們長期深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備，采用嵌入式微機技術及全封閉SF6氣體循環系統，選用進口的高性能壓力，溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。
密閉容器中的氣體壓力隨溫度的變化而變化，為了便于統計和比較，通常把20℃時SF6的相對壓力值作為標度值。在現場檢驗時，一定環境下測量到的SF6壓力均要換算到其對20℃時的等效壓力值，完成了壓力，溫度的動態自動補償，從而判斷密度繼電器的性能。
功能特點
1、支持密度繼電器的報警、閉鎖發生與解除性能校驗。
2、支持雙閉鎖型繼電器的校驗。
3、支持?jǐn)?shù)字式密度繼電器的校驗。
4、支持現場壓力表的校驗功能。
5、雙套溫度測量系統，內置高精度傳感器測量，外置紅外溫度測量。
6、可直接采用設備本體或氣瓶中的SF6氣體，也可采用其它高純氣體，如N2。
7、支持測量氣體的回收重復利用或排放。
8、任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。
9、20℃時的標準壓力到任意溫度下的壓力換算。
10、配有微型打印機，隨時打印測試結果。
11、連接氣管兩端配有進口微型快速逆止閥，操作簡便又防止管路進入水份和空氣。
12、配有全套過濾接頭，并提供圖文并茂的操作手冊給予指引。
13、儀器裝有智能電壓保護器系統，采樣點誤接220V電壓也不會損壞校驗儀。
14、TPMDC-C SF6密度繼電器測試儀帶有RS232或USB接口，支持?jǐn)?shù)據分析軟件。
15、支持海量存儲，可查詢歷史記錄。
16、支持模擬信號檢測：0～5V電壓，4～20mA電流，+24VDC輸出。
17、體積更小，重量更輕，便于攜帶。
18、支持用戶校準功能，便于定期校驗以及精度調整。
19、儀器自診斷功能，當出現接線錯誤時，可以進行提示。
技術參數
1、精 度： 0.5級（精度可以根據用戶要求定制）
2、測量壓力： 0～1.0MPa
3、壓力分辨率：0.0001MPa
4、測量溫度： -30℃～＋100℃
5、溫度分辨率：0.1℃
6、模擬信號： 電壓0～5V，電流4～20mA，精度0.2級
7、模擬輸出： +24VDC，電流50mA
8、顯示方式： 超大中文圖文菜單液晶顯示
9、打印方式： 微型針式打印
10、存儲容量： 50～100條
11、通信接口： USB或RS232，支持?jǐn)?shù)據分析軟件
12、工作電源： 交直流兩用，內置充電電池，可連續工作數小時，AC220V±10%，50Hz
13、體積重量： 375×355×155(mm)，約2.5kg
